· 2048个DMX通道,提供4个光隔离DMX输出端口。
· 10.4" TFT-LCD触摸屏,中英文操作界面,支持触摸屏窗口切换功能。
· 提供1个VGA显示器接口,显示已编辑好的程序信息。
· 24个重演程序推杆×30页和20个固定程序按键×20页,共可保存1120个重演程序。最大同时输出24个推杆+20个按键、共44个重演程序。
· 4个光电数据控制轮。
· 最大可控制400个灯具。
· 最大可储存400个灯具组。
· 最大可编辑400个素材数据。
· 最大可储存400个用户图形。
· 最大可储存400个宏表演记录。
· 多选项按键区。提供组、灯具、素材、用户图形、宏表演以及固定程序等多项选择。方便用户配合触摸屏进行多页选择。
· 独立的混色系统控制轮,特别方便控制LED灯和带CMY或者RGB通道的电脑灯。
· 内置多种图形运行效果,提供多种参数设置可创建出无穷的变化。允许保存为用户图形。
· 提供程序优先级别功能,表演程序可单独设定最低、低、普通、高、最高5个级别,高级者优先运行。
· 表演程序可单独实时暂停。
· Flash点动触发功能。
· 内置近8000种电脑灯库数据资料,兼容R20格式灯库。用户可编辑系统灯库或建立新的用户灯库。
· 接受标准MIDI设备控制,允许以主-从方式实现多个控制台并机工作。支持外部MIDI时间码触发和内部时钟实现一键灯光秀。
· A/B场切换功能,允许A或B区重演预备输出。
· 网站提供灯库及系统版本等升级文件免费下载。
· 内置电子硬盘,提供表演程序备份及运行数据保存。
· 提供USB接口,可用USB盘储存多个用户表演文件及系统备份文件。
· 可调光12V鹅颈工作灯。
· 电源:AC100-240V,50-60Hz
· 尺寸:650mm×490mm×130mm
· 净重:约13kg
品牌 CODE
型号 Master 2500
DMX通道数 2048
灯光设备 支持最多80通道的电脑灯
支持最多400台电脑灯或调光设备
显示 10.4" TFT-LCD触摸屏,中英文操作界面
支持外接VGA显示器

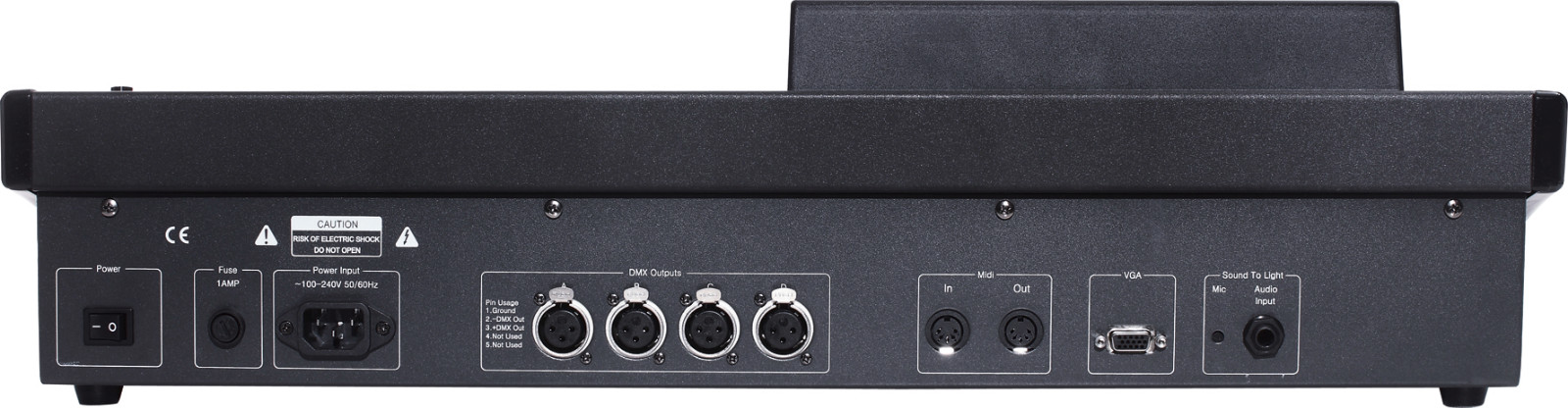

外接端口 4个光隔离输出端口
1组MIDI接口
1个VGA接口
1个USB接口
1个工作灯接口
数据存储 1120个重演程序
400个灯具组
400个素材
400个用户图案
400个宏表演记录
程序输出 最多同时输出44个重演程序
图形效果 内置超过200种图形效果
支持用户自定义图形效果
灯库 内置近8000种灯库
支持用户自编灯库
支持导入R20灯库文件
音乐触发 支持
MIDI功能 支持
数据保存 手动快速保存
内置电子硬盘备份程序及运行数据
支持USB备份
电源 AC100-240V,50-60Hz
尺寸 650mm×490mm×130mm
重量 约19kg
说 明 更新日期 文件大小 下 载 帮 助
系统灯库 2018-8-10 3.46MB


系统版本

版 本 号 更新日期 文件大小 下 载 帮 助
5.6.6 2018-8-26 2.46MB
更新说明 升级前需确保外接显示屏版本已更新至4.2.6a!
1、修改前面版本的错误。
2、增加网络输出设置项,为后续升级做准备
说 明 文件格式 文件大小 下 载
使用说明书 .pdf 1.95MB


5.4.1版本新功能介绍

序 号 说 明 时 长 在线观看
1 单步Cue的时间系统 0:05:21
2 多步CueList的时间系统 0:06:17
3 属性时间的应用 0:09:47
4 扇形模式的补充功能 0:03:31
5 灯具交叠的补充功能 0:04:05
6 CueList 与 Chase 的运行模式 0:03:49
7 使用自选曲线制作用户图形 0:08:16
8 提取 Cue 到编辑区 0:02:34
9 共享素材功能 0:03:13
10 瞬变通道跳变点的应用 0:03:03
11 时间系统的各时间区间说明 0:03:51


控台升级及新功能特点介绍

序 号 说 明 时 长 在线观看
1 Master系列控台如何升级 0:05:37
2 升级后的内置图形 0:17:39
3 MIDI时间码的修改 0:04:35
4 按选灯顺序记录一个组 0:03:32
5 升级后的配接管理 0:01:11
6 升级后的内置图形优先级 0:03:06
7 升级后的程序运行方式 0:02:05
8 内置图形的选灯顺序 0:02:13
9 Cue类重演的交叠功能 0:02:52
10 走灯程序类重演的交叠功能 0:10:11


高级操作教程

序 号 说 明 时 长 在线观看
1 Master控台功能区概述 0:03:14
2 清空与保存 0:02:16
3 灯具的配接 0:10:22
4 灯具编组及命名管理 0:02:17
5 内置图形的调用 0:04:55
6 走灯程序的编辑 0:02:54
7 走灯程序步的参数修改 0:07:05
8 走灯程序的优先级 0:02:47
9 手动高级追光 0:02:04
10 LED灯的编程及混色效果 0:06:50
11 内置效果速度与大小随推杆控制 0:02:05
12 宏表演功能 0:03:43
13 宏功能及扇形模式 0:03:13
14 推杆锁定设置 0:02:37
15 素材、程序、编组的合并功能 0:04:19
16 程序、素材的复制、移动与删除功能 0:04:03
17 找灯模式 0:01:51
18 素材编辑与运行 0:05:26
19 程序备份与加载 0:03:14
20 控台的设置项目 0:05:31
21 用户自建灯库 0:08:17
22 编辑走灯程序时加入内置图形效果 0:03:46
23 一个图形在多个中心点上运行 0:03:42
24 内置图形定点优先 0:03:07
25 AB转场及快速翻页 0:01:22
26 用Locate恢复定位值 0:00:54
27 外接显示屏的显示功能 0:02:04
28 图形允许最高级优先与混色的关系 0:04:56
29 XY轴等相位移动 0:01:11
30 内置图形高级参数 0:02:23
31 用户图形的编辑与应用 0:04:08
32 快捷功能键的介绍与使用 0:01:35
33 固定程序区的编辑应用 0:03:28
34 扇形功能 0:02:39
35 屏幕窗口切换 0:02:14
36 触屏校准 0:02:10
37 控台自检程序 0:04:55
38 MIDI时间码声光同步的准备工作 0:04:36
39 MIDI时间码声光同步记录灯光SHOW 0:05:45
40 MIDI时间码记录灯光SHOW的修改 0:04:19
41 内部时钟记录灯光SHOW 0:03:41


说 明 时 长 在线观看
基本操作教程 0:39:08
